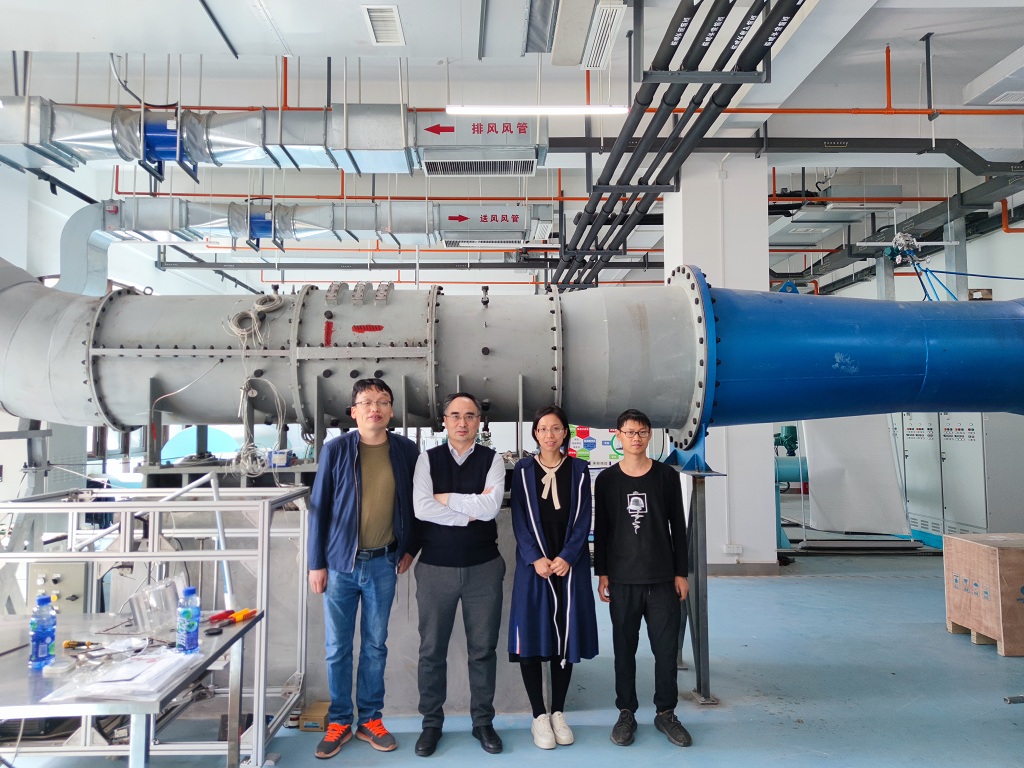

2023年4月14日，教研组在创新港实验室顺利完成了1.5级低速大尺寸轴流压气机实验台1.0版多转速机械运转及总体气动性能实验，即将开展流动PIV实验。

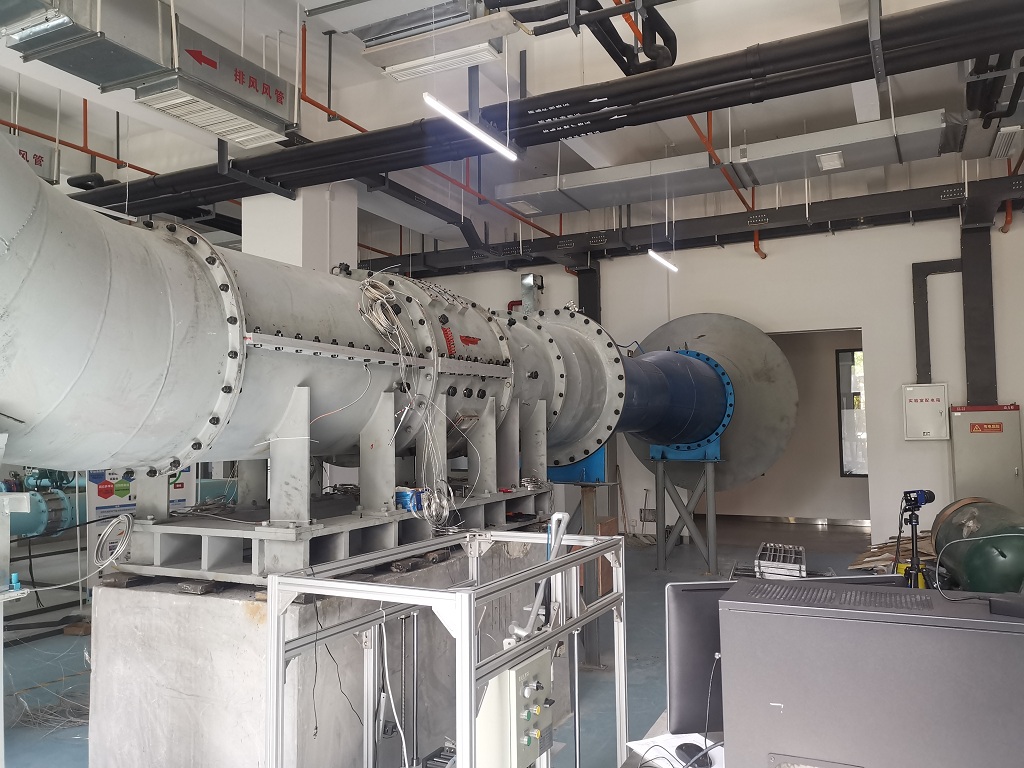

实验台1.0版组成：进口集流器、流量管、过渡管、试验件、排气弯管、出口消音室、变频电机、配电柜等实验设备，无级变速、出口调节阀等调控设备，流量、压力、效率、转速等总体气动性能测量仪器，以及PIV、光学观察窗、示踪粒子发生器、多孔复合探针梳耙、压力扫描阀等流动测量仪器。试验件为某高压压气机进口1.5级低速模化件，包括IGV、R1、S1和OGV四排叶片，静子叶片采用3D打印技术加工。
实验台1.0版技术指标：功率0-120kW，转速0-3000RPM，试验件最大直径900mm。
实验台1.0版功能：总体气动性能实验，级间气动性能实验，流动PIV实验。
