往复压缩机设计计算软件开发
一、项目概述
往复压缩机设计计算软件是西安交通大学压缩机工程系开发的专用工程软件。该软件面向往复压缩机的设计开发全流程，涵盖热力计算、动力计算、结构选型、强度校核等核心环节，旨在将传统依赖手工和经验的设计流程数字化、自动化，显著提升设计效率与计算精度。
二、软件演进历程
从 2012 年至今，软件经历了三次重大迭代，从单机桌面应用逐步发展为功能全面的现代计算平台：
三、核心计算模块
3.1 热力计算
热力计算是整个设计的基础，用于确定各级热力参数，包括活塞速度、功率、流量、温度、效率等关键指标。
计算流程
工质物性计算
绝热指数 k：单原子气体 k=1.667，双原子 k=1.4，三原子 k=1.333；混合气体按体积百分数加权计算。
膨胀过程指数 m：根据吸气压力分段确定（p<0.1471 MPa 时 m=1.4，p>2.942 MPa 时 m=1.4，中间区间线性递增）。
定压比热 Cp：支持 59 种工质组分及 5 种混合物，按质量百分数加权计算混合气体比热。
压比分配
支持等压比分配与用户指定各级排气压力两种模式。等压比分配按总压比开 n 次方均分至各级，同时考虑吸排气压力损失修正。
热力复算
选定气缸后，根据实际行程容积进行复算。通过容积系数 λv 修正各级吸气压力，迭代至各级常数 Ci 的最大/最小值之比 ≥0.97 时收敛，输出复算排气量、轴功率及排气温度。
3.2 动力计算
动力计算用于分析压缩机运行中的受力特性，包括往复惯性力、摩擦力、气体力、综合活塞力、切向力、法向力及飞轮矩等参数。
往复惯性力
I = −mp · rω²(cosθ + λcos2θ)，其中 mp = ms + 0.35md（活塞组件质量 + 连杆折算质量）。
气体力计算
分轴侧与盖侧，按压缩/膨胀/吸气/排气四个过程，根据活塞位移和余隙容积折合长度逐角度计算。
综合活塞力
Pt = I ± Ff − Pg + Pz，向轴行程摩擦力取正，向盖行程取负。
飞轮矩确定
通过切向力合成曲线与平均切向力求最大剩余功 L，GD² = 3600L / (n²δ)，δ 根据驱动方式选取。
切向力合成 — 18 种构型支持
软件内置 18 种压缩机构型（含 2Z、3Z、2D、L、4M 等典型型式），各型式默认曲柄错角与气缸夹角如下（部分示例）：
各列切向力以第一列为基准，按落后角 β = 曲柄错角 − 气缸夹角叠加合成，并计入旋转摩擦力。
3.3 中间冷却器设计
根据气体入口温度（上级排气温度）、出口温度（下级吸气温度）、质量流量及冷却水参数，按逆流温差公式计算换热温差，输出所需换热面积与冷却水流量。
HuanReMianJi = ReFuHe / (NiLiuWenCha × K)
3.4 结构选型
完成初步热力计算后，进入结构选择环节：
机架选择：支持自动选择（软件根据热力计算结果匹配最优机架）或用户手动选择。机架参数含列数、连杆长度、活塞杆直径、最大综合活塞力、最大转速、额定功率等。
电机选型：根据计算功率及用户设定转速选择电动机。
气缸选择：根据计算气缸直径 D₀ 选择气缸，支持数据库选择、自动匹配或用户自定义。气缸可自动选择或用户定义。
惯性力平衡设置：设置往复质量（活塞组质量，不含连杆质量）。
四、强度校核模块
设计完成后，软件支持对关键零部件进行强度校核，确保结构安全性。
曲轴静强度校验
逐拐校验，输入材料、安全系数（推荐 3.5~5）、截面参数（矩形/椭圆曲柄截面、圆形曲柄销截面），输出各截面安全系数曲线。
曲轴疲劳强度校验
在交变应力下计算最小强度储备，以安全系数形式输出，验证曲轴在反复载荷下的疲劳寿命。
连杆强度校验
分三部分校核：连杆杆体（工字型/圆形截面）、连杆大头（A-A、B-B 截面）、连杆小头（C-C、D-D、E-E 截面）。
五、Expert-TCS 2025 三大功能模块
最新版本基于 MATLAB App Runtime 开发，调试环境为 Windows 11，提供三个独立的计算入口：
输出格式：三个模块均支持完整输出 txt 格式文件，格式与甲方附件要求一致。
介质支持：59 种工质组分 + 5 种混合物（后续沟通补充），覆盖空气、天然气及各类工业气体。
构型扩展：18 种标准构型 + 后续沟通的 6 级 6 列构型 + 平衡容积计算。
六、在线设计平台（Vulcan 系统）

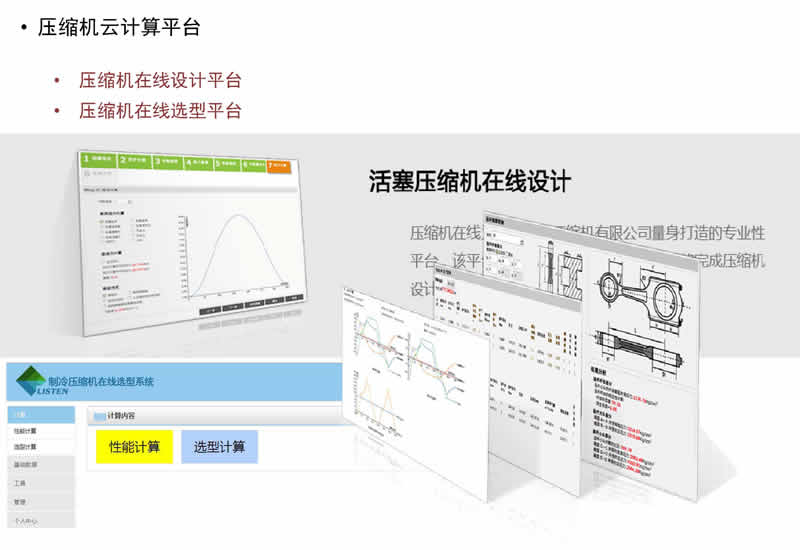

2013 年推出的 Web 版在线设计系统，采用 B/S 架构，支持多用户协同工作，主要功能区包括：
6.1 八步设计流程
6.2 平台功能矩阵
七、单位体系支持
软件内置完整的国际单位制（SI）与英制单位双向换算体系，覆盖压缩机设计所需的全部物理量：
压力
MPa / kPa / Bar / Psi / kg/cm²
流量
m³/h · m³/min · MMSCFD · MMSMD · MSCMD
温度
℃ / K / °F / °R
功率
kW / HP（马力）
长度
m / cm / in
力 / 力矩
N / kN / Lb / KIP · N·m / kN·m / ft·lb
八、总结
往复压缩机设计计算软件经过十余年迭代，已形成覆盖热力计算 → 结构选型 → 动力计算 → 强度校核全流程的专业工具体系。最新版 Expert-TCS 2025 聚焦计算核心能力，以 18 种构型、59 种介质的广覆盖，配合热动力复合计算、设计简算和单列动力计算三大模块，满足从初期方案快速评估到详细设计复算校核的多层次需求。
