10kW功率等级MMC实验平台

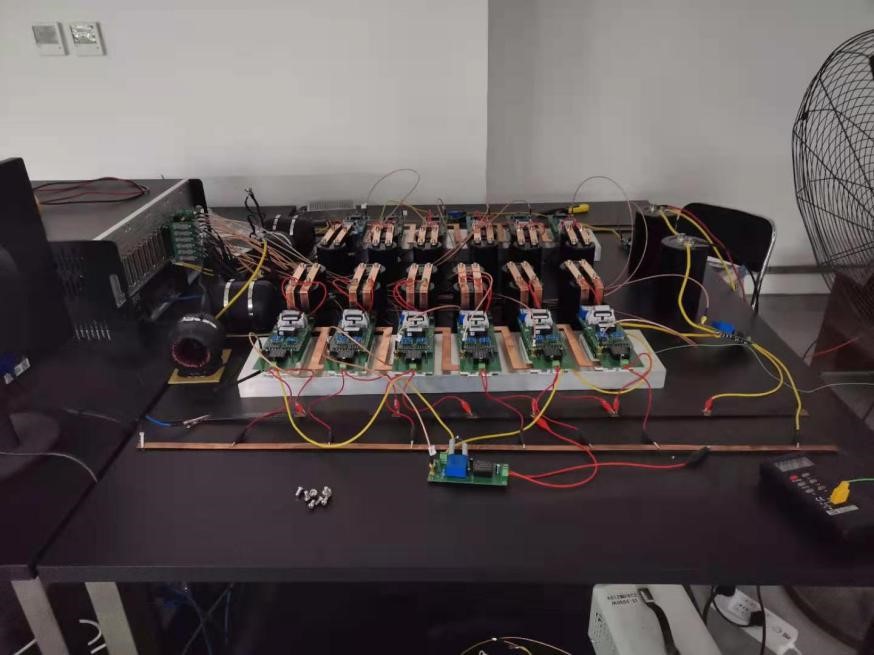

    本平台为单相7电平逆变电路，子模块拓扑结构采用半桥子模块。系统由电源部分、子模块部分、电流测量部分、转接板和仿真机部分构成。电源部分包括系统电源和供电电源两部分，其中，系统电源作为整个MMC逆变系统的直流侧电源，供电电源将220V交流市电转换为24V直流电压，为系统的控制电路和测量电路供电。子模块部分集成了商用半桥型IGBT模块、信号采集板、IGBT模块驱动板和子模块支撑电容器，可以实现IGBT模块的驱动和支撑电容器电压值的测量，子模块部分作为一个整体，可以直接级联和冗余配置，以提高输出电压中的电平数目和系统的可靠性。电流采集部分可以实时采集桥臂电流信号，和子模块电容器电压信号相配合，共同完成IGBT驱动信号的计算和获取。仿真机部分采用RT-LAB，内置多个模拟输入输出和数字输入输出板卡，可以实现模拟信号、数字信号的测量以及控制信号的输出。该系统中，电流信号和电压信号通过同轴电缆传输至RT-LAB，控制信号通过光纤线传输至驱动板，有效地减小了信号传输过程中的干扰。
