传感器参数
名称 |
PCB601C01压电加速度传感器 |
| 分辨率 | 350μg |
| 灵敏度 | 100mV/g |
| 量程 | ±50g |
| 频带（±3dB） | 0.5-10kHz |
| 安装方式 | 永磁体安装 |
| 安装谐振频率 | 25kHz |
| 对地绝缘电阻 | >108Ω |
| 使用温度 | -54℃~+121℃ |
| 防水等级 | IP68 |
| 质量 | 51gm |
传声器参数
|

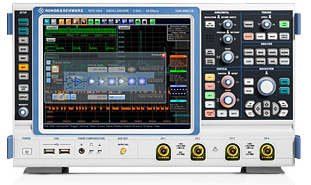

采集卡参数
|

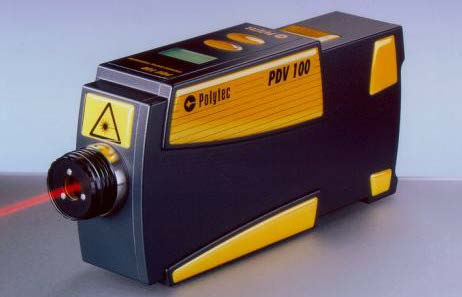

激光测振仪
测量距离
|
0.05-80m
|
测量精度
|
1.5 mm
|
外形尺寸
|
125×54×276 mm
|
存储笔数
|
100
|

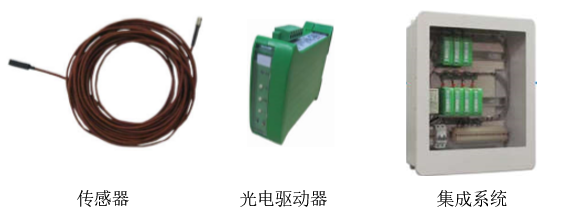

光纤振动测量系统
灵敏度
|
100 mV/g
|
测量频段
|
5-1000 Hz(+/- 1dB)
|
量程
|
0-50 g
|
横向灵敏度
|
<4%
|
噪声
|
<1 mV rms
|
传感器工作温度
|
-50℃ to +200℃
|
分辨率
|
<0.007g pk
|
驱动器工作温度
|
-20℃ to +60℃
|
传感器数量
|
5个单轴，1个双轴
|

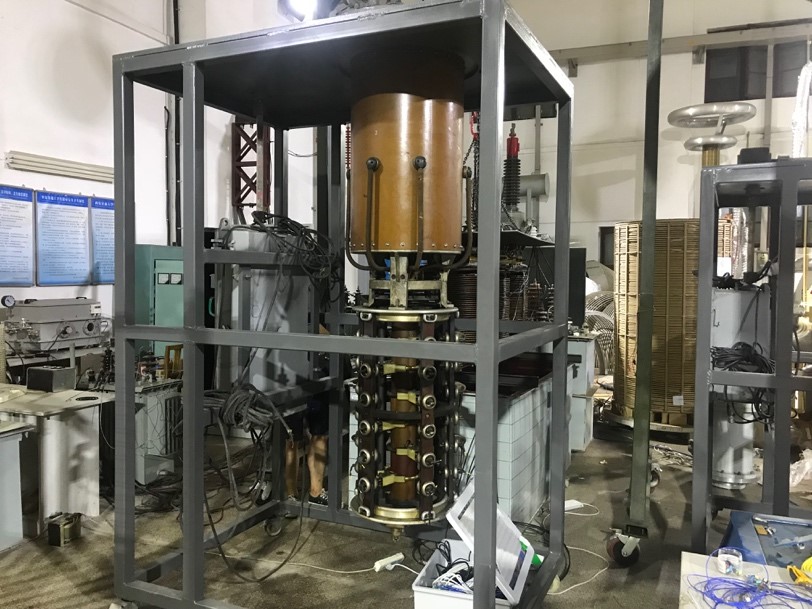

分接开关
新技术组

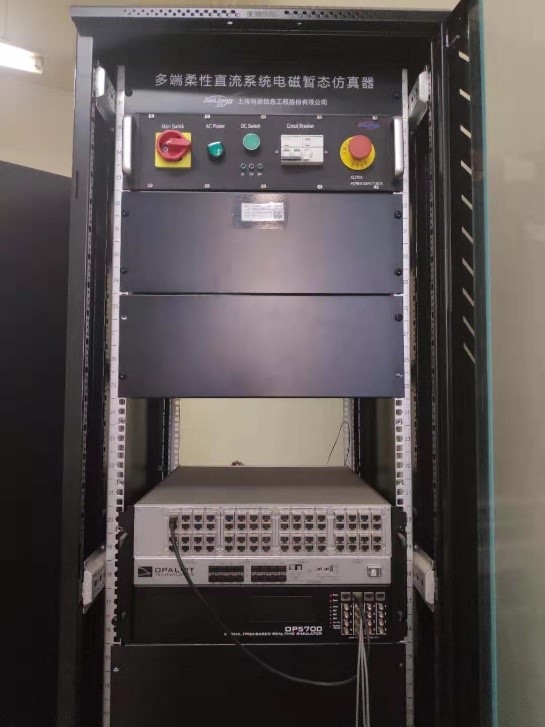

RTLAB
设备型号：OP5700
数字信号输出端口
|
32
|
数字信号输入端口
|
32
|
模拟信号输出端口
|
16
|
模拟信号输入端口
|
16
|

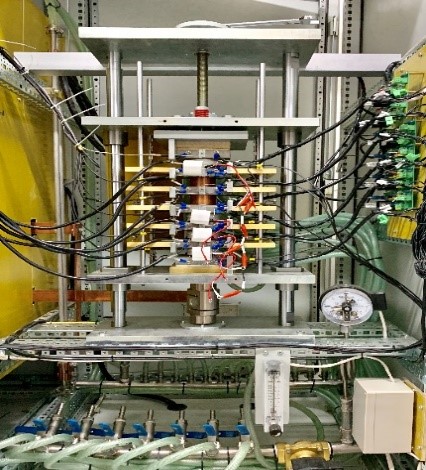

IGBT功率循环平台
输出电流
|
0~500A
|
夹具可施加压力
|
0~15kN
|
水温控制
|
1℃
|

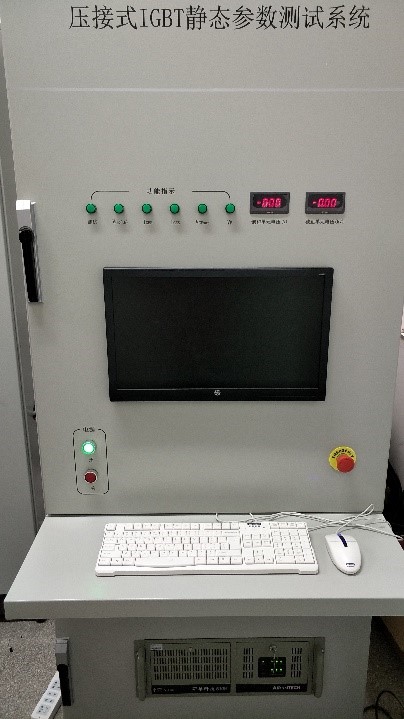

IGBT静态测试平台
栅极-发射极漏电流IGES
|
0.01-10uA±3%±0.001uA
|
集电极-发射极截止电流ICES
|
VCE：100-3000V±3%±1V
ICES：0.1-30mA±5%±0.01mA
|
集电极发射极饱和电压VCEsat
|
IC：10-1000A±1%±1A
VCEsat：1-5V±1%±0.001V
|
栅极-发射极阀值电压测试
|
VGEth：0.1-10V±3±0.1V
IC：30mA±3%
|
直流组仪器设备
|
阻性负载箱
额定输入电压
|
交流400V
|
功率
|
100KW
|
接线
|
三相四线制
|
R 载档位
|
5KW/5KW/10KW/20KW/20KW/40KW（最小步进 5KW）
|

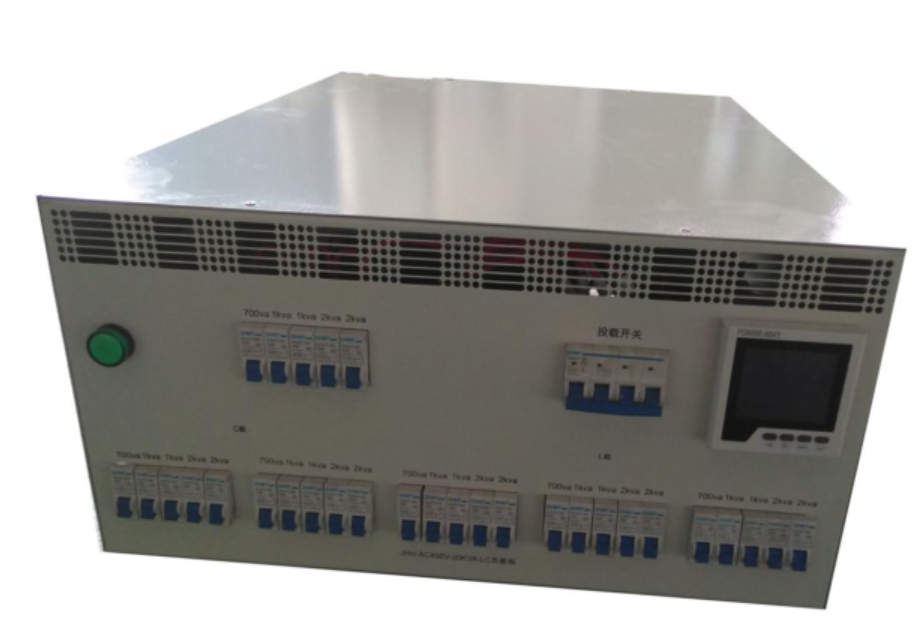

电容电感负载箱
额定输入电压
|
400VAC(三相)/230V(单相)
|
功率
|
20KVA
|
接线
|
三相四线制
|
C 载档位
L 载档位
|
每相:700va/1kva /1kva/2kva/2kva 共三相
|
扫频阻抗分析仪
|

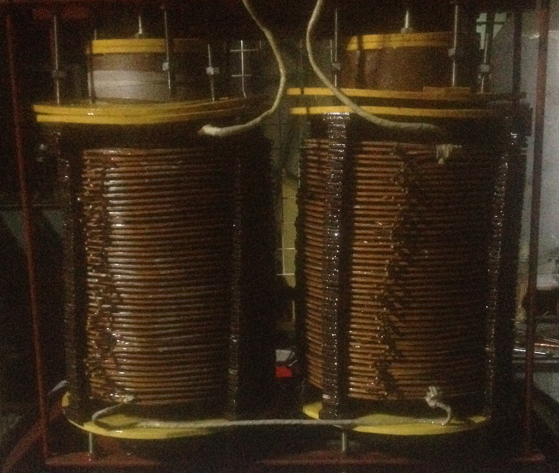

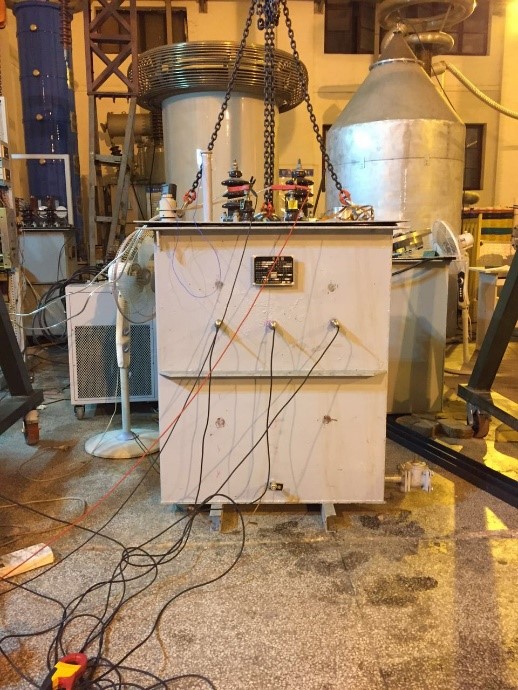

变压器
|
单相变压器
|
三相变压器
|
单位
|
额定容量
|
50
|
50
|
KVA
|
额定电压
|
10/0.4
|
10/0.4
|
kV
|
额定电流
|
5/125
|
2.89/67
|
A
|
频率
|
50
|
50
|
Hz
|

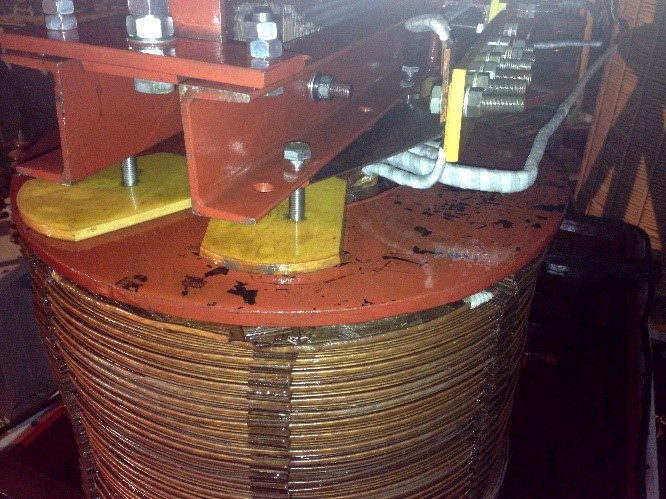

单相变压器照片
|

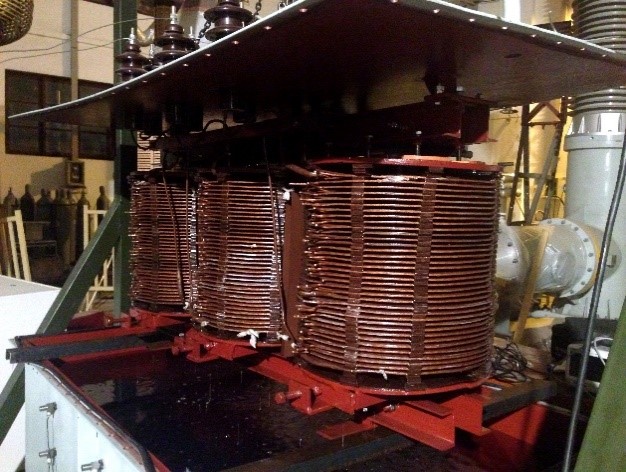

三相变压器照片
|
|
|
|
|
多频率合成电源
可输出谐波个数
|
12个
|
各谐波频率相对偏差
|
<0.2%
|
各谐波电流幅值相对偏差
|
<0.5%
|
谐波频率范围
|
50~2500Hz
|
电源额定输出电压
|
0~340V连续可调
|
额定输出电流
|
529A
|
总谐波失真度
|
≤1.5%
|
信噪比
|
＞65dB
|

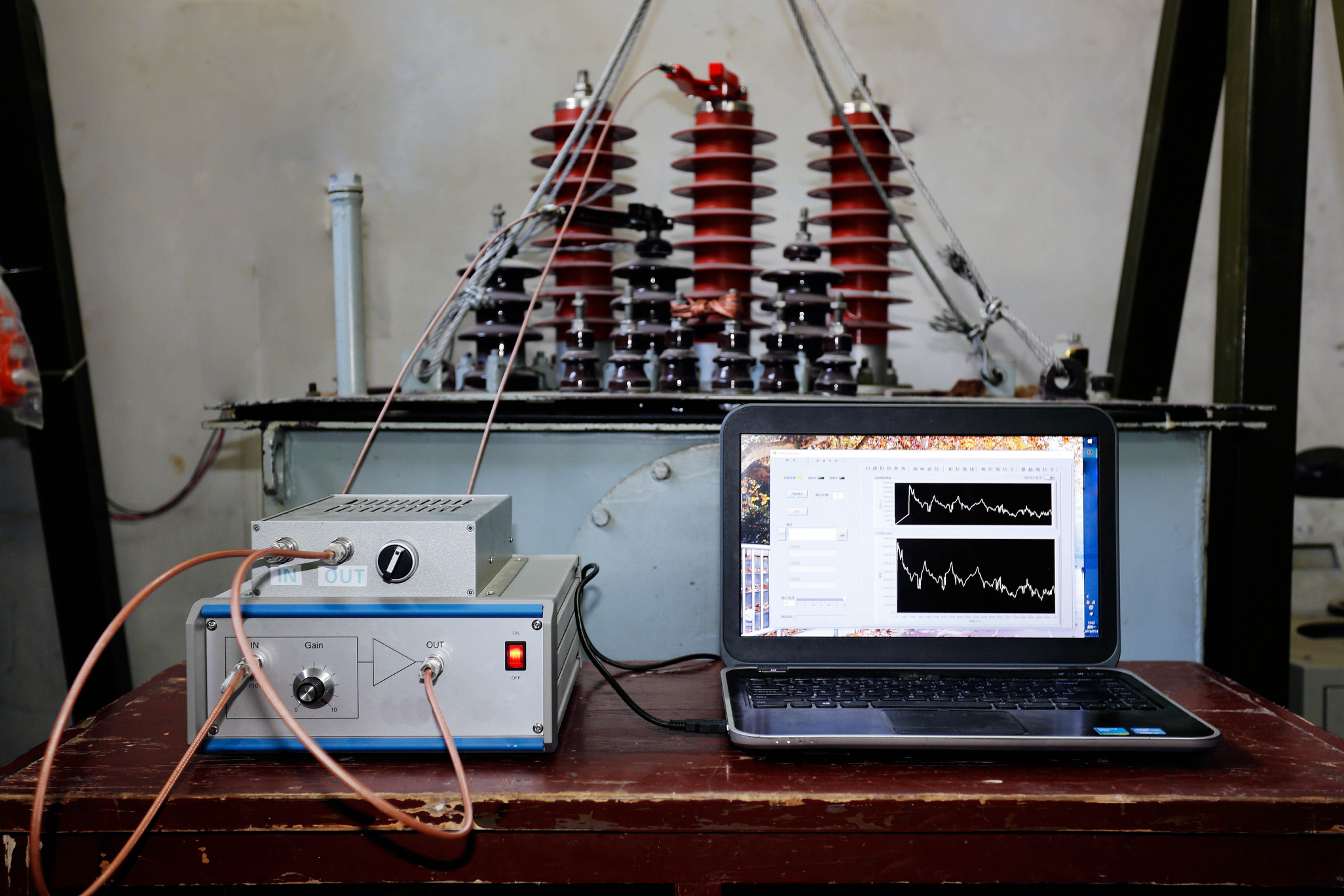

局部放电检测仪
检测仪参数
|
局部放电测量
|
电压测量
|
输入阻抗
|
50 Ω
|
1.7 MΩ / 11pF
|
输入范围
|
10 kHz ... 1.5 MHz
|
0.14 …140 VAC (RMS)
-200 … -0.2 / +0.2 … +200 VDC
15 … 400 Hz
|
中心频率
|
32 kHz … 1.498 MHz
（自由选择）
|
-
|
频率带宽
|
4 kHz / 4.5 kHz / 9 kHz
|
-
|
灵敏度
|
<1pC(CA=10nF/CK=1nF)
<0.2pC(CA=1nF/CK=1nF) <0.1pC(直接通过AKV 9310/T四极子输入)
|
-
|
输入衰减范围
|
0 dB / 20 dB / 40 dB
|
-
|
同步准确性
|
-
|
< 5°
|
线性误差
|
<±5%
|
< ±1%
|
