发布时间：2026-08-24

文章标题：【科学研究】课题组液流电池方向研究成果发表在国际期刊ACS Applied Materials & Interfaces(IF:8.2)

内容：

J.W. Su, X.Q. Wang, B.Y. Zhu, W.W. Yang*, Z.G. Qu*, Y.B. Tao, Iodine-Functionalized rGO/Graphite Felt Interfaces for Enhanced Mass Transport and Charge-Transfer Kinetics in Vanadium Redox Flow Batteries, ACS Applied Materials & Interfaces, 2026.

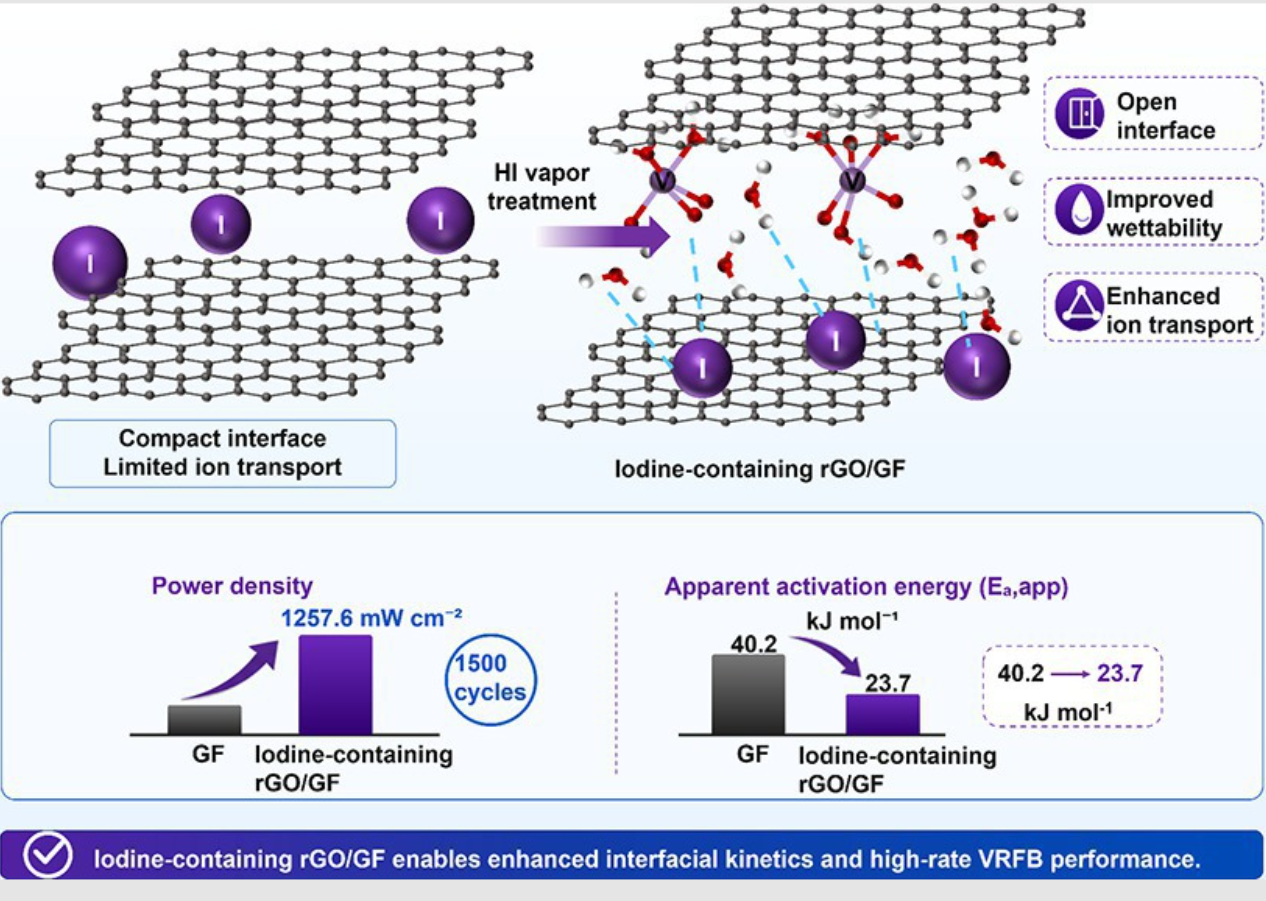

本研究提出了一种基于“GO包覆—HI蒸汽处理—温和热稳定”的碘辅助界面调控策略，构筑了含碘的还原氧化石墨烯/石墨毡电极（GF@rGO-V）。HI蒸汽处理使rGO/GF界面呈现更疏松、更易被电解液浸润的结构，并在不破坏三维石墨毡骨架的前提下，提高电化学可接触界面面积、改善局部离子传输条件并降低电荷转移阻力。EIS结果进一步表明，正极VO2+/VO2+反应的表观活化能由原始GF上的40.2 kJ mol-1降低至GF@rGO-V上的23.7 kJ mol-1。基于该电极组装的VRFB在400 mA cm-2下能量效率达到82.2%，在500 mA cm-2下仍保持75.8%，峰值功率密度达到1257.6 mW cm-2，并在400 mA cm-2下完成1500圈长循环。该工作建立了“界面结构—润湿与传质—电荷转移动力学—高功率性能”之间的关联，为通过非金属界面功能化协同提升液流电池多孔碳电极的传质与动力学性能提供了新的设计思路。
